5 محور سی این سی برج نے پتھر کی سلیب کاٹنے والی مشین دیکھی

مصنوع کا تعارف

5 محور مونو بلاک سی این سی اسٹون کاٹنے والی مشین HKNC -500

hknc -500+5 محور انٹرپولیشن کنٹرول کے ساتھ ، ایک ملٹی فنکشنل ہےسی این سی پتھر کاٹنے ، تشکیل اور نقاشی مشینکم سے کم سرمایہ کاری کے بجٹ کے لئے زیادہ سے زیادہ استعداد کے ساتھ سادگی کو جوڑ کر ورکشاپس کی ضروریات کے ساتھ بنایا گیا ہے۔ یہ قدرتی اور مصنوعی پتھر ، اور سیرامک ​​دونوں کے سلیب اور بلاکس کو کاٹنے کے لئے مقبول طور پر استعمال ہوتا ہے۔

افعال:
* ڈسک بلیڈ کے ساتھ عمودی ، مائل اور افقی کٹ بنائیں
* سموچ کاٹنے کے ساتھ منحنی خطوط کاٹ دیں
* بنیادی ٹول کے ساتھ مشین جیسے ڈرل ، اینڈ مل اور کھدائی وہیل
* سنک کاٹنے ، پروفائلنگ اور کندہ کاری کے لئے اضافی روٹنگ

ان صلاحیتوں کو اطالوی ESA CNC سسٹم ، ڈیجیٹل سروو موٹرز اور CAD CAM ڈرائنگ سافٹ ویئر کے ساتھ ملائیں تاکہ آسانی کے ساتھ ہر طرح کی کٹوتی کی جاسکے۔ کاٹنے کے عمل کے دوران ورک پیس کے استعمال کو بہتر بنانے کے ل H HKNC {{0} sl سلیب کے خود کار طریقے سے چلنے کے لئے ویکیوم ہیرا پھیری سے بھی لیس کیا جاسکتا ہے۔

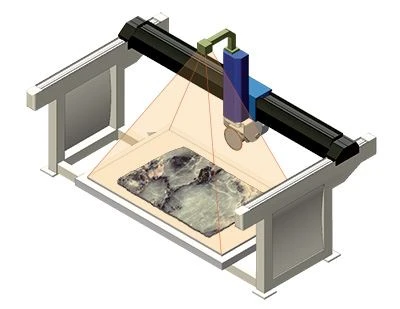

سلیب امیج کی گرفتاری:

ایپلی کیشن لینس کی مسخ کو درست کرکے اور اس کی اصلاح کرکے سلیب تصویر کو حاصل کرنے اور اس پر کارروائی کرنے کی اجازت دیتی ہے۔ حاصل شدہ شبیہہ کے ذریعہ ، شکلوں کا اہتمام سلیب پر کیا جاسکتا ہے جس میں مادی خامیوں سے بچا جاسکتا ہے جبکہ ان اعصاب کی نشاندہی کرتے ہوئے جن کو مشینی کرنے کی ضرورت ہے۔ جیومیٹیکل طور پر سلیب کنارے کا اہل ہونا بھی ممکن ہے۔



ڈرائنگ اور ڈیزائن:



مشینی کی شکلوں کی وضاحت کرنا ممکن ہے: 2D CAD ٹولز کے ساتھ/DXF/DWG فائل کو کسی تصویر سے خود کار طریقے سے حصول کے ساتھ درآمد کرکے (فوٹو ڈیجیٹائزر ماڈیول کا استعمال کرتے ہوئے) ملکیتی شکل سے فہرست درآمد کرکے: ایکسل ، CSV

شکلیں شروع کرنے والی مشینی کو آئٹمائزڈ فہرست میں گروپ کیا جائے گا۔

شکلیں پوزیشننگ:

شکلوں کا اہتمام سلیب پر دستی اور خودکار گھوںسلا کے ساتھ کیا جاسکتا ہے۔

نیسڈ کی جانے والی شکلیں فعال آئٹمائزڈ فہرست سے بھری ہوئی ہیں۔

مشینری

ایک بار جب سلیب پر شکلیں ترتیب دی جاتی ہیں تو ، کاٹنے کی ترتیب کو بہتر بنایا جاسکتا ہے۔ اس مرحلے میں اوورلیپنگ کٹوتیوں کو ہٹا دیا جاتا ہے ، ٹکراؤ کرنے والی کٹوتیوں کو تراش دیا جاتا ہے ، غیرمعمولی افراد آرام سے مشینی کے ساتھ مکمل ہوجاتے ہیں ، اور سر کی گردش کو کم سے کم کرنے اور تیز رفتار فاصلہ طے کرنے کے لئے کاٹنے کا آرڈر بہتر ہوجاتا ہے۔

تائید شدہ مشینیں: لکیری کٹوتی ، مڑے ہوئے کٹوتیوں ، مائل کٹوتیوں ، نشان ، راڈنگ ، وی گرو۔

معاون کٹ ٹیکنالوجیز: ڈسک ، واٹر جیٹ ، گھسائی کرنے والی اور کٹ ڈرلنگ۔

کٹ ڈرل/مل ٹول یا واٹر جیٹ سر کا استعمال کرتے ہوئے کٹوتیوں کو مکمل کرنے کے لئے خودکار آرام کی مشینی۔

کٹوتیوں کو مکمل کرنے اور حاصل شدہ ورک پیسوں کو لوڈ/ان لوڈ کرنے کے لئے سکشن کپ ہیرا پھیری کے ذریعے سلیب کے ٹکڑوں کی نقل و حرکت اور ہینڈلنگ۔

کاٹنے کی ترتیب کی فوری تصدیق کے لئے مواد اور ورچوئل مشین تخروپن۔

سافٹ ویئر فنکشنلٹی

سلیب کاٹنے سے ہینڈلنگ

CAD 2D ٹولز

دستی/خودکار گھوںسلا

ڈسک کاٹنے کے ل optim بہتر رفتار کا حساب کتاب

کٹ ڈرل/مل ٹول یا واٹر جیٹ ٹول کا استعمال کرتے ہوئے کٹوتیوں کو مکمل کرنے کے لئے خود کار طریقے سے باقی مشینی

سکشن کپ ہیرا پھیری کے ذریعے سلیب کے ٹکڑوں کی نقل و حرکت

کیمرہ کے ذریعے سلیب امیج کا حصول اور اصلاح

مادی ہٹانے اور تصادم کے کنٹرول کے ساتھ ٹھوس تخروپن

خصوصیات:

تفصیلات کی تصاویر

01

کنٹرول سسٹم -- CNC

برانڈ: ESA
اصل: اٹلی
آسان ترتیب اور خود کار طریقے سے پروسیسنگ کے لئے ٹچ اسکرین کے ساتھ لائن سی این سی سسٹم کا سب سے اوپر۔ یہ ایک پیچیدہ مشینی ملازمت کو آسان ، کامل اور اعلی موثر بنا سکتا ہے۔

02

سافٹ ویئر - پیگاسس سی اے ڈی/کیم

برانڈ: پیگاسس

اصل: اٹلی

* استعمال کرنے میں آسان -- بہت صارف دوست ، اس کے لئے کمپیوٹر کی کسی بھی اعلی مہارت کی ضرورت نہیں ہے۔
* قابل اعتماد -- بار بار اپ ڈیٹ اور اعلی معیار کی مدد۔
* طاقتور -- کافی ٹکنالوجیوں اور مشینوں کے ل different مختلف ماڈیولز اور ٹولز۔

03

سلیب امیج کی گرفتاری (اختیاری)

ایپلی کیشن لینس کی مسخ کو درست کرکے اور اس کی اصلاح کرکے سلیب تصویر کو حاصل کرنے اور اس پر کارروائی کرنے کی اجازت دیتی ہے۔ حاصل شدہ شبیہہ کے ذریعہ ، شکلوں کا اہتمام سلیب پر کیا جاسکتا ہے جس میں مادی خامیوں سے بچا جاسکتا ہے جبکہ ان اعصاب کی نشاندہی کرتے ہوئے جن کو مشینی کرنے کی ضرورت ہے۔ جیومیٹیکل طور پر سلیب کنارے کا اہل ہونا بھی ممکن ہے۔

04

ڈیجیٹل سرووموٹر

برانڈ: ESA

اصل: اٹلی

ESA کے CNCs کے ساتھ کل ڈیجیٹل انضمام کو حاصل کرنے کے لئے ڈیزائن کیا گیا ، ایک مستقل مقناطیس برش لیس سرووموٹر ، جو ESA کے CNCs کے ساتھ کل ڈیجیٹل انضمام کو حاصل کرنے کے لئے ڈیزائن کیا گیا ہے ، X ، Y ، Z اور C محوروں کے لئے ایک قابل اعتماد کنٹرولنگ طاقت پیدا کرتا ہے۔

05

الیکٹرو اسپنڈلز

این آر کے ایڈجسٹمنٹ کی اجازت دینے والے انورٹر کے ذریعہ اعلی معیار کے کنٹرول میں۔ 0 سے 6000 RPM سے انقلابات کی ، لہذا بلیڈ اور ڈائمنڈ ٹولز جیسے کور ڈرل یا گھسائی کرنے والے کٹر کا استعمال دینا۔ ٹول کی تبدیلی دستی قسم کی ہے۔

06

کندہ کاری ماڈیول (اختیاری)

* قسم: برقی تکلا
* گھومنے والی رفتار: 0-24000 rpm
* طاقت: 5.5 کلو واٹ

میکنیکل تکلا کے ساتھ موازنہ کرتے ہوئے ، اس برقی تکلا کی گھومنے والی رفتار بہت زیادہ ہے۔ یہ کندہ کاری کو ٹھیک اور تیز تر بناتا ہے ، یا وکر کاٹنے ، کونے کو کاٹنے کو بہت تیزی سے گھسائی کر کے بناتا ہے۔

07

جستی (اختیاری)

گالوانائزنگ ہوا ، پانی اور دیگر سنکنرن میڈیا کے وسرجن کو اسٹیل تک روک سکتی ہے ، مشین کی سنکنرن مزاحمت کو بہتر بنا سکتی ہے ، مکینیکل طاقت کو بڑھا سکتی ہے اور خدمت کی زندگی کو بڑھا سکتی ہے۔

08

لکیری گائیڈ

برانڈ: ہیون

اصل: تائیوان ، چین
مشہور مصنوعات ،اعلی معیار کا گیئرکاٹنے کی اعلی صحت سے متعلق اور لمبی عمر کے لئے کراسبیم اور کارلنگ پر استعمال کیا جاتا ہے۔



بلیڈ پریسیٹنگ یونٹ (اختیاری)

خود بخود بلیڈ قطر اور ہیرے کے آلے کی پیمائش کرنا

سلیب موٹائی کا پتہ لگانے والا (اختیاری)

اصل: چین

سسٹم کو خود بخود سلیب کی موٹائی کا پتہ لگانے کا نظام۔

ربڑ پلیٹ فارم (اختیاری)

واٹر پروف اور کوئی اخترتی نہیں

سیف گارڈ ڈور (اختیاری)

کام سے متعلقہ زخموں کی روک تھام کے لئے سیف لائٹ پردے کی سفارش کی جاتی ہے۔

الیکٹرک کابینہ

مستحکم کارکردگی کو یقینی بنانے کے لئے برانڈڈ الیکٹرک کمپیٹس جیسے ESA ، شنائیڈر ، سانچ کو اپنایا جاتا ہے۔

لکیری گائیڈ

برانڈ: ہیون
اصل: تائیوان ، چین

ہمارا سرٹیفکیٹ





سلیب کاٹنے والی مشین

سی این سی اسٹون مشین

واٹر جیٹ مشین

صارفین کی جگہ

ہماری خدمت

our ہماری تمام مشین شپمنٹ سے قبل ہمارے کوالٹی کنٹرول ڈیپارٹمنٹ کے ذریعہ مکمل چیک اور جانچ ہوگی۔

free لائف ٹائم ٹکنالوجی کی بحالی مفت میں

our 12 ماہ کے وارنٹی وقت کے اندر اور 12 ماہ میں قیمت پر ہمارے نقائص کی وجہ سے اسپیئر پارٹس مفت میں سپلائی کرتے ہیں۔

installation تنصیب ، آپریشن اور برقرار رکھنے کے لئے مفت تربیت۔

technical تکنیکی مدد کے تمام کام کے دن۔

· انگریزی ورژن 'انسٹرکشن بوکس' ، "آپریشن دستی" پیش کیا جائے گا۔

پیکیجنگ اور لوڈنگ

1) واٹر پروف پیئ فلم اور/یا ہوا کے بلبلوں کے ذریعہ لپیٹے ہوئے تمام حصے۔

2) پلائیووڈ کارٹنوں میں بھری ہوئی چھوٹی سائز کے اسپیئر اور رسائ والے حصے۔

3) کنٹینر میں ٹھیک کرنے کے لئے اسٹیل کی رسیاں کے ساتھ ، طویل فاصلے کی کھیپ کے ل suitable اینٹی اسکڈ۔

ورکشاپ

سوالات

Q1: کیا آپ مفت نمونے پیش کرتے ہیں؟

A1: عام طور پر ہم مفت نمونے پیش نہیں کرتے ہیں۔ لیکن درخواست پر مزید حلوں پر بالترتیب تبادلہ خیال کیا جائے گا۔

س 2: کیا آپ ہمیں پل کاٹنے والی مشین کے حصے پہنے ہوئے فراہم کرسکتے ہیں؟

A2: ضرور ، یہ ہمارا فرض ہے۔

سوال 3: آرڈر کی ادائیگی کے بعد ترسیل کے وقت کا کیا حال ہے؟

A3: عام طور پر 25-45 دن۔ اس کا انحصار آرڈر شدہ ماڈلز ، مقدار اور ہماری پروڈکشن ڈیوٹی پر پہلے ہی مصروف ہے۔

سوال 4: آپ کون سی خدمت فراہم کرسکتے ہیں؟

A4: آن لائن ٹکنالوجی سپورٹ ، انجینئرز نے مشین انسٹالیشن ٹریننگ آپریشن ، ڈیبگنگ اور بحالی کی رہنمائی کے لئے بیرون ملک مقیم انتظام کیا۔
